二氧化碳压缩机气阀改型：WD 型气阀 8,000 小时案例
山东某煤化工企业的 4M40-150/80 型往复式二氧化碳压缩机，原气阀使用寿命短、能耗大。荣德RONDER选用 WD 型网状气阀，开展动态计算、工程图设计与校核。改型后，气阀连续无故障运行时间不小于 8,000 小时。
本案例以第四级气阀为例，说明通流能力和阀片运动如何计算。
二氧化碳压缩机气阀需要校核哪些因素？
短周期更换意味着更多检修和备件工作。本次改型的目标是延长运行周期、降低阀损。我们重点看三点：
通流面积与压力损失
多级压缩机各级工况不同，各级分别计算；检查阀座、阀片升起后的阀隙和阀盖流道，阀座或阀盖本身已经限流时，加大升程作用有限。
阀片撞击与疲劳
撞击能量与撞击速度的平方成正比，阀片质量、材料和接触几何要与升程一起考虑。
开闭时序与弹簧匹配
迟闭会造成倒流并加大回座冲击，回弹还会增加撞击次数；升程和弹簧要与一个循环内气体力的变化匹配，偏离设计点的负荷也要校核。

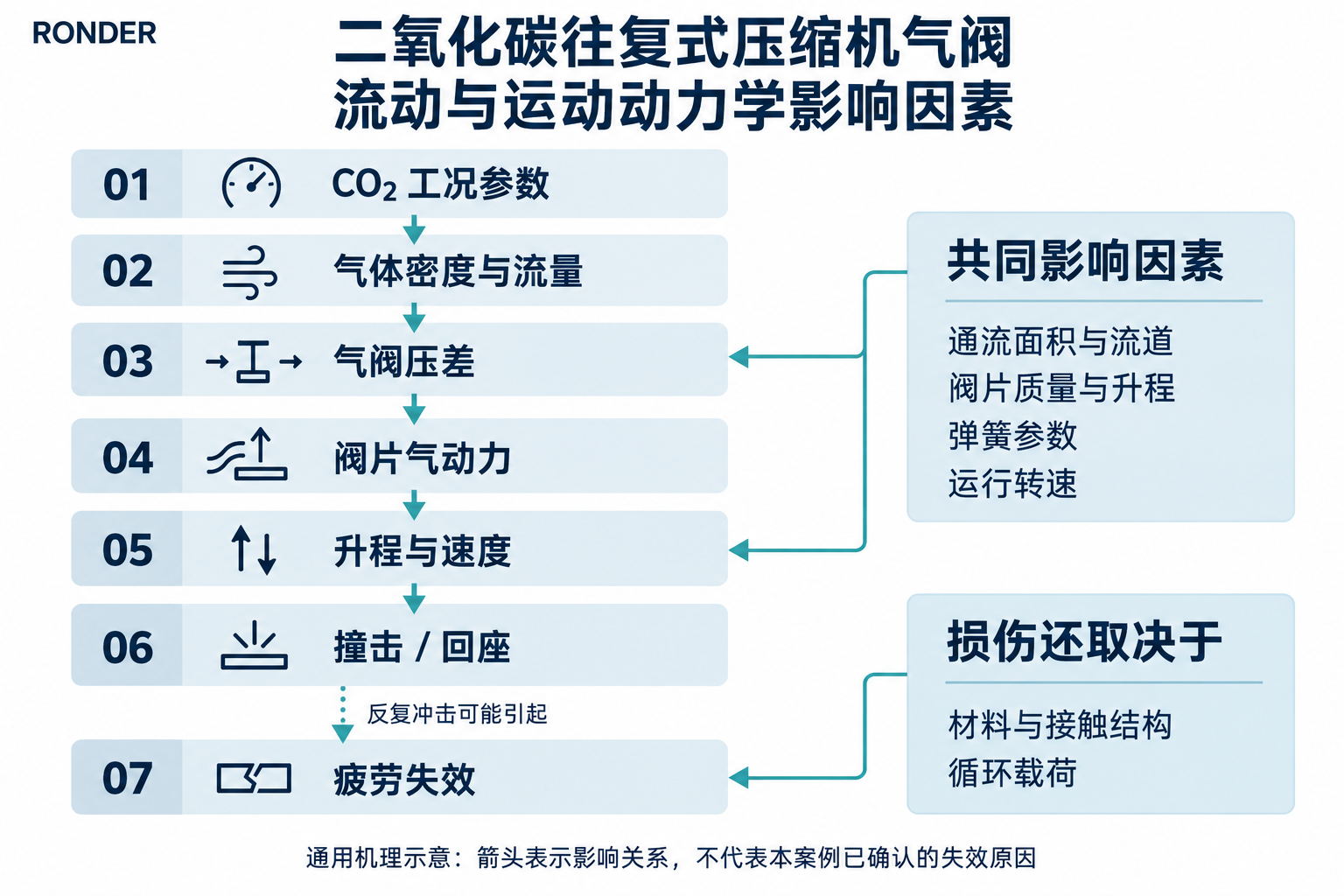

二氧化碳往复式压缩机气阀流动与运动动力学影响因素。
WD 型气阀选型与改型设计
选择阀型
WD 型网状气阀具有宽槽、较大可设计升程和粗壮弹簧等特点。本项目利用其通流能力较强、阀片撞击力较低的特点，制定改型方案。
WD 型适用于较大分子量介质、中低压和中低转速工况，可用于有油或无油应用。详见WD 型气阀介绍。
动态计算与参数匹配
本案例以第四级气阀为例进行动态计算。一维非稳态运动分析可用于计算阀片在工作循环内的升程、速度和开闭时刻，检查迟闭、回跳及撞击状态。
计算输入包括实际转速、气缸参数、各级吸排气工况、气体物性和气阀结构参数。开启撞击与回座速度分别结合材料、接触结构和使用条件校核；设计点之外的负荷变化也要看。
增加升程通常能扩大阀隙面积，也会延长运动距离，并可能提高撞击速度。升程、运动质量和弹簧载荷共同匹配，兼顾通流要求与运动稳定性。
工程图与现场验证
完成动态计算后，项目进入工程图绘制与校核，将设计方案落实到气阀结构。下图展示改型步骤。

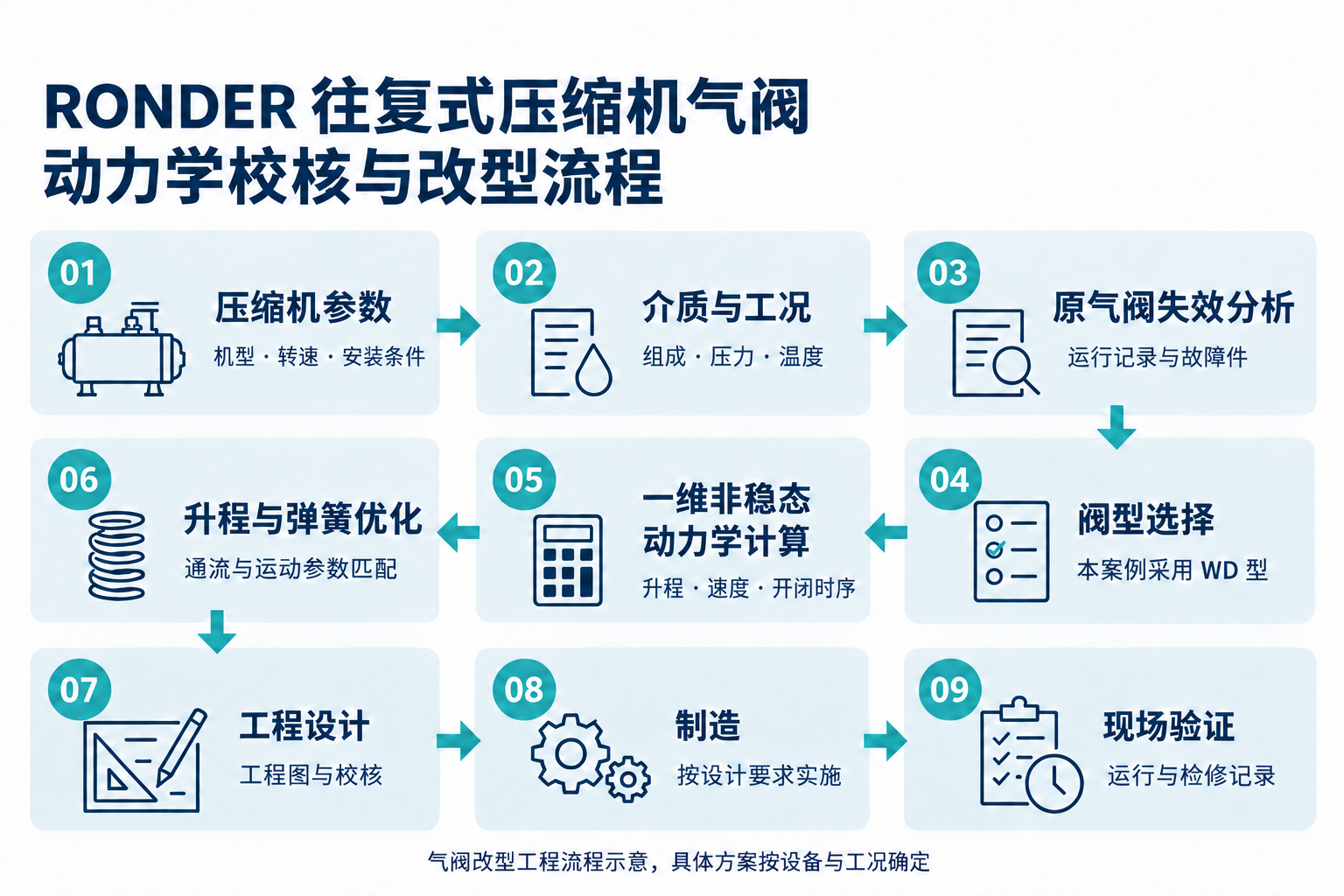

RONDER 往复式压缩机气阀动力学的校核与改型流程。
现场运行结果
改型后的 WD 型气阀连续无故障运行时间不小于 8,000 小时。
不同介质的选型考虑，可参阅氯甲烷压缩机 WP 型气阀改进案例。
向荣德RONDER提交气阀改型询单
主机厂可提供配套设计参数，化工厂可提供在用机组工况和故障情况。请将以下资料发送至询单邮箱 sales@ronder-valve.com。
- 公司、联系人及联系方式，配套或改型需求；
- 压缩机型号、级次、转速和气阀安装尺寸；
- 介质组成、各级吸排气压力和温度、实际负荷；
- 当前问题、气阀运行时间及可共享的故障件照片。
压力请注明表压或绝压。资料不全时，先发机型、工况和主要问题即可。
同一级气阀反复损坏的，请同时说明带液、杂质、润滑和负荷变化情况。
延伸阅读
- Vaglini. Compressor Valves. EFRC，2015。
- Brun、Nored. Valve Performance and Life of Reciprocating Compressors. Texas A&M，2012。
