1800 r/min：荣德RONDER为国际知名压缩机公司开发国产化气阀
荣德RONDER为某国际知名压缩机公司开发了主机设计转速为1800 r/min的配套气阀，并获得主机厂工程师认可。截至本文发表之日，气阀的国产化工作已完成，整机仍处于量产测试阶段。
该主机厂在推进主机国产化时，希望同步实现气阀的国内配套。荣德RONDER指出原有气阀方案的不足，以气阀运动仿真结果论证改动方案，并被列为该项目的气阀国产化供应商。本案例记录的机型，是荣德RONDER参与气阀配套的量产机型中转速最高的一款。
高转速下的开闭时序
1800 r/min 相当于曲轴每秒旋转 30 圈，每转一圈约需 33.3 毫秒。气阀必须在其中相应的吸气或排气阶段完成动作。
气阀的理想工作状态是“该开的时候开，该闭的时候闭”。转速提高后，允许的动作时间缩短，开闭时序的设计余量也更小。匹配不当，阀片就会颤振或延迟关闭。

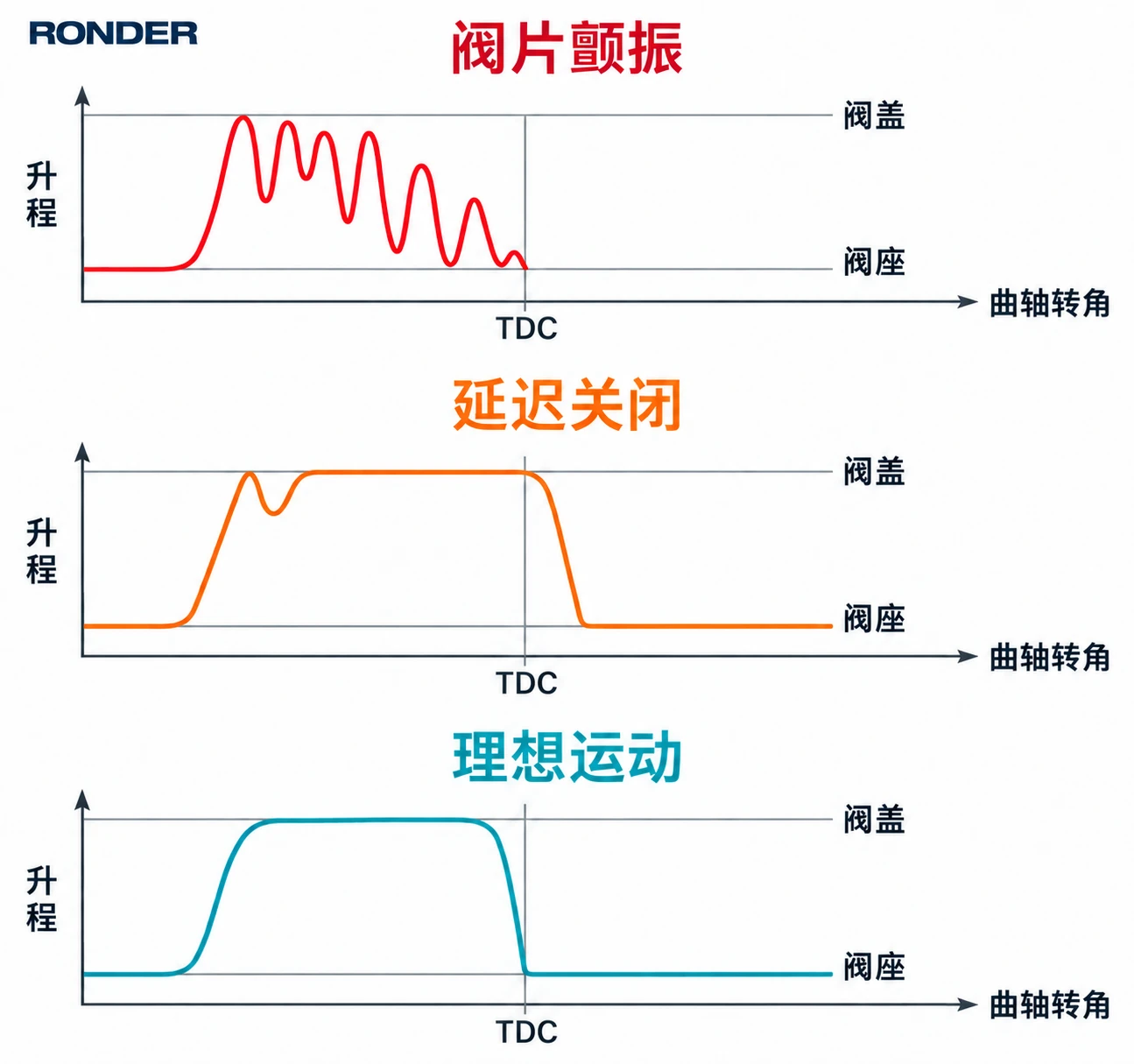

图1：阀片运动原理示意。由上至下分别为阀片颤振、延迟关闭和理想运动，曲线表示阀片升程随曲轴转角的变化。
运动仿真可以分析阀片何时开启、开启后是否稳定，以及能否及时回座。静态计算和经验选型无法预测这些动态行为，必须靠运动仿真。
撞击、通流与疲劳
开启和回座时的撞击速度
阀片开启时会接触阀盖或升程限制器，关闭时回落到阀座。即使开闭时刻合适，过高的撞击速度仍可能损伤阀片和接触面。设计需要将阀片质量、升程、弹簧参数与气动力一起考虑，并通过运动分析检查接触瞬间的速度。[1]
升程与通流能力
减小升程能缩短阀片的运动距离，也会减小阀隙通流面积。在机型、冲程和吸气状态相同的条件下，提高转速通常意味着单位时间内需要处理更多气体。通流能力不足会增加压力损失，增大升程又可能加重运动件的动态载荷。合适的升程需要结合阀座流道、阀隙和阀盖流道确定。[1]
反复载荷下的疲劳与磨损
按每转完成一次开闭计算，1800 r/min 下的气阀每小时约有 10.8 万次开闭循环。按每年运行 8000 小时计算，累计约 8.64 亿次。阀片和弹簧反复承受工作载荷，接触部位也经历重复撞击。荣德RONDER在材料与结构设计中核算循环应力、撞击状态和工作温度，并通过试验验证耐久性。[2]
向主机厂说明设计改动
荣德RONDER向主机厂提交了改动理由和气阀运动仿真结果，并与其工程师深入讨论新方案。双方围绕阀片运动过程评估设计，主机厂最终认可了荣德RONDER的方案。
项目进展
气阀部分的国产化工作已经完成，其他部件的国产化进度有所不同，整机量产测试仍在推进。
向荣德RONDER提交气阀配套需求
如需讨论压缩机国产化配套或高转速机型的气阀设计，可将需求发送至 sales@ronder-valve.com，并提供：
- 公司、联系人及联系方式，主机型号、项目阶段和配套需求；
- 设计转速、运行转速范围，以及气阀所在级次和吸气或排气位置；
- 气体介质、各级吸排气压力和温度、流量及负荷范围；
- 可共享的安装接口或原气阀图纸，以及现有方案需要解决的问题；
- 材料、测试与验收要求，以及项目计划节点。
气阀类型及结构特点可参阅往复式压缩机气阀产品介绍。
参考资料
- European Forum for Reciprocating Compressors. Compressor valves，参见 Layout 中的通流面积、升程与阀片运动说明。
- Klaus Brun、Marybeth Nored. Valve Performance and Life of Reciprocating Compressors. Texas A&M University，Turbomachinery Laboratories，2012。
